石英砂滾筒篩

石英砂滾筒篩 是一種用于將石英砂進行分級篩分和雜質分離的機械設備，它通過圓筒形篩網的連續旋轉，使不同粒徑的石英砂按規格自動分離，適合0.5-50mm左右的石英砂、河砂、機制砂等物料的篩分和預處理，通常會和破碎機、洗砂機或制砂工藝前后配套使用。筒體轉速可以達到16-20轉/分，電機功率可以結合現場工況進行定制，能夠適配多種篩分場景。

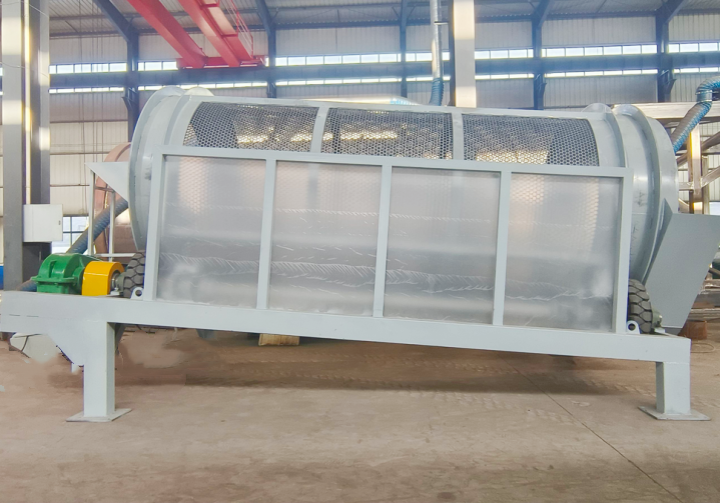

石英砂滾筒篩類型

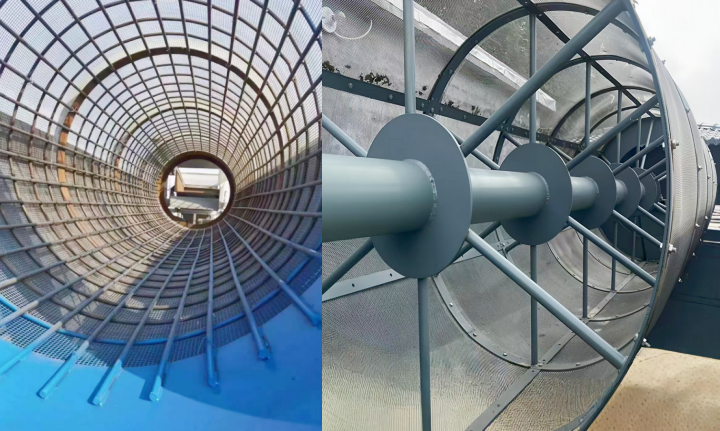

石英砂滾筒篩根據內部結構形式不同，主要分為有軸滾筒篩和無軸滾筒篩兩種類型，我們可以結合石英砂特性和現場工況選擇合適的機型。

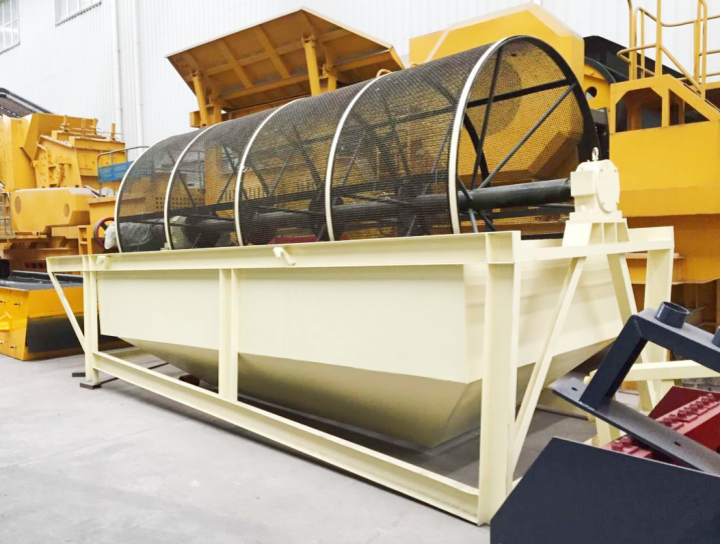

有軸石英砂滾筒篩 ：中心設有主軸，滾筒通過中心軸支撐并由驅動裝置帶動旋轉。該結構整體剛性好、運行穩定，適合連續、高負荷工況，常用于粒徑較均勻、雜質較少的石英砂篩分作業。

無軸石英砂滾筒篩：取消了中心主軸，滾筒由托輪支撐并直接驅動旋轉，內部空間完全敞開。該結構不易纏繞、不易堵料，特別適合含泥量高、含雜多或易結團的石英砂篩分。

石英砂滾筒篩優勢有哪些？

石英砂滾筒篩篩分效率高、處理量大，能有效實現粗細砂的分級與除雜；運行穩定、噪音低、耐磨損，適配石英砂連續化生產需求，是提升石英砂品質與生產效率的理想設備。

篩分效率高：滾筒篩的可以通過設計傾斜角度，使石英砂在篩面上能快速且均勻地通過篩網，處理量大，部分滾筒篩還設有板式清篩機構等自清理裝置，可有效防止篩孔堵。

運行穩定：由圓柱形的篩筒、傳動裝置、支撐裝置等部分組成，運行時振動與噪音較小，有助于延長設備的使用壽命，降低維修成本。

適應性強：能適應不同濕度、不同粘性的石英砂物料，即使是潮濕的石英砂，也不易堵塞篩網，依然能保持良好的篩分效果。

支持定制：能夠結合現場工況以及石英砂的粒度大小進行定制篩孔尺寸和滾筒長度。

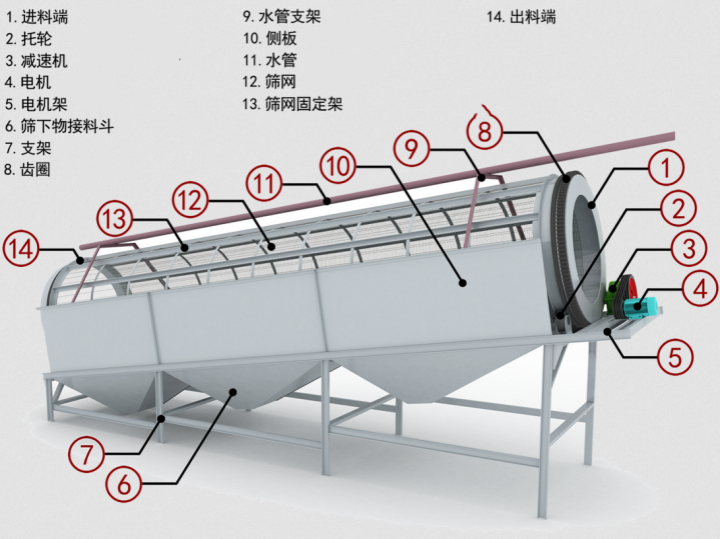

石英砂滾筒篩組成結構

石英砂滾筒篩主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。滾筒裝置是核心部件，各部件協同工作保證整臺機器的正常運行。

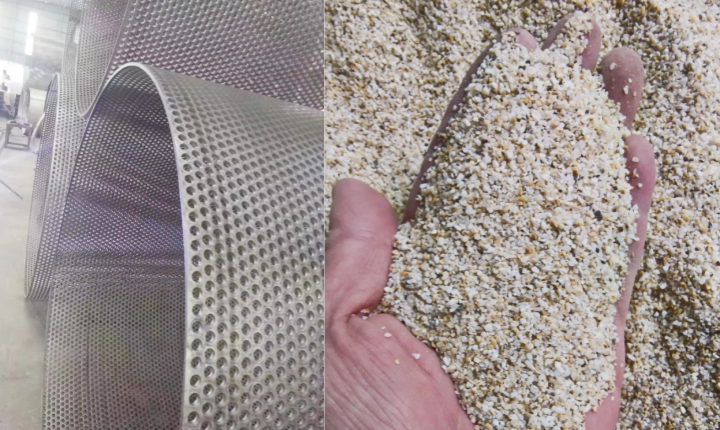

滾筒篩體：由圓筒形篩網或穿孔鋼板組成，篩孔尺寸根據石英砂粒徑要求定制。

驅動裝置：由電機、減速機、聯軸器等組成，為滾筒提供穩定動力。通過減速傳動，保證滾筒以合適轉速運轉。

支撐與托輪系統：滾筒通過托輪或滾輪支撐在機架上，運行平穩、受力均勻，有效降低設備振動和噪音，延長軸承及滾筒使用壽命。

機架與底座：整機的承載結構，采用型鋼或鋼板焊接而成，具有良好的強度和穩定性，確保滾筒篩在長時間連續運行中不變形、不偏移。

進料與出料裝置：包括進料斗、細料出料口和粗料出料口，保證石英砂均勻進入滾筒，并按不同粒徑順暢排出。

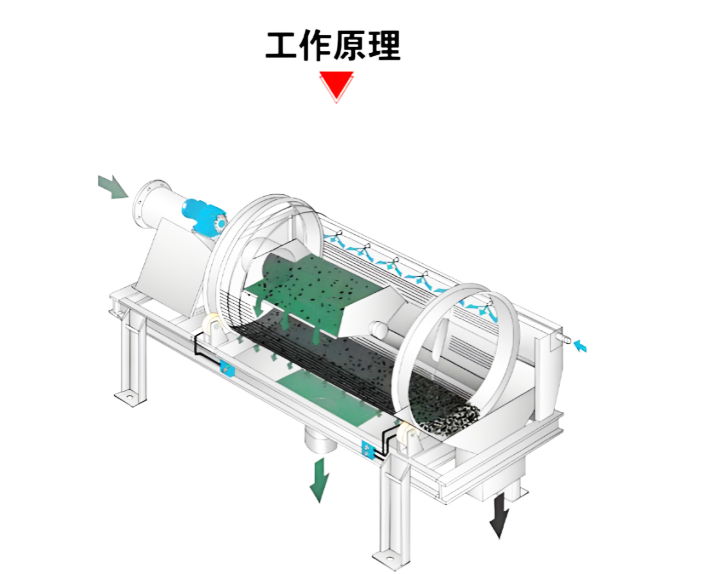

石英砂滾筒篩工作原理

由電機帶動滾筒緩慢旋轉，石英砂從進料口進入滾筒后，在滾筒轉動和內置導料板的作用下不斷翻滾、拋撒。小于篩孔尺寸的砂粒透過篩網落入下方出料口，較大顆粒或雜質則沿滾筒末端排出，實現石英砂的粒徑分級與除雜。

石英砂滾筒篩技術參數

型號	出力(t/h)	功率	篩筒直徑	篩筒長度	入料粒度	篩下粒度	外型尺寸(長×寬×高mm)
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700
GTS1020	100	4.0	1000	2000			3390×1400×2140
GTS1225	160	5.5	1200	2500			4146×1600×2680
GTS1530	250	7.5	1500	3000			4460×1900×2820
GTS1545	350	11	1500	4500	≤400		5960×1900×3080
GTS1848	450	15	1800	4800			6500×2350×4000
GTS2055	600	22	2000	5500			7500×2550×4800
GTS2265	800	30	2200	6500			8500×2750×5000

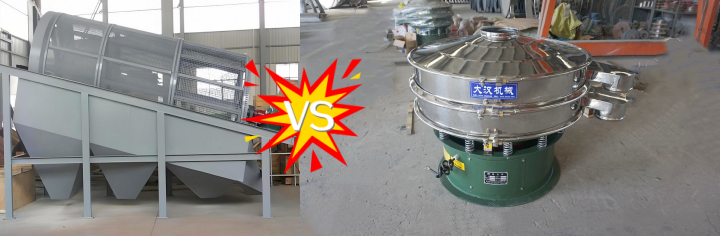

石英砂滾筒篩vs普通篩分機

滾筒篩以低速回轉、物料翻滾篩分為優，更適配濕粘、含雜多的石英砂；普通篩分機則靠高頻振動實現快速分級，適合干態、流動性好的物料，選擇時需結合物料特性與產能需求確定。

篩分方式：石英砂滾筒篩采用低速旋轉的圓筒篩分方式，物料在筒內翻滾、拋散完成分級；普通篩分機多依靠高頻振動進行篩分，篩面振動幅度和頻率較高。

適用物料：滾筒篩更適合中粗粒度、含泥量較高或易堵網的石英砂，對濕料和雜質適應性強；普通篩分機更適合干燥、粒徑均勻、精度要求較高的石英砂成品篩分。

篩分精度：普通篩分機篩分精度較高，粒徑分級更細致；滾筒篩以大處理量和穩定運行為主。

處理能力：石英砂滾筒篩結構連續、篩面利用率高，單位時間處理量大；普通篩分機受篩面尺寸和振動條件限制，處理能力相對較小。

運行維護：滾筒篩結構簡單、故障率低、維護方便，篩網壽命長；普通篩分機振動部件多，對基礎要求高，長期運行維護成本相對更高。

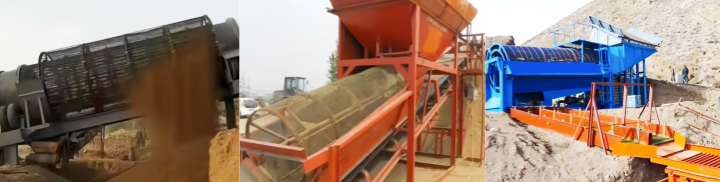

石英砂滾筒篩客戶案例

安徽大型石英砂加工企業，主營建筑及玻璃行業用石英砂，年產規模30萬噸。此前采用傳統振動篩處理石英砂，因原料含水率約10%，頻繁出現篩孔堵塞問題，每日需停機清理3次以上，篩分效率不足50%，且細粉揚塵嚴重，成品粒度合格率僅82%，難以滿足客戶標準。

經設計定制全封閉石英砂滾筒篩，設備采用傾斜式滾筒設計與自清理機構，搭配耐磨不銹鋼篩網，針對性解決濕料粘網難題。投用后實現連續穩定篩分，每小時處理量達30噸，篩分效率提升至95%以上，成品粒度控制在50目標準范圍。

石英砂滾筒篩最大可以做到多少目？

石英砂滾筒篩在篩分目數方面，更適合中粗粒度篩分，一般最大可做到約80目左右，實際應用中以5–20目最為常見。由于滾筒篩采用低速旋轉、物料翻滾透篩的工作方式，其優勢在于處理量大、不易堵孔、對含泥量和濕度適應性強，但在細粒度篩分上不及振動類篩分設備。當篩孔目數過高時，細砂容易附著在篩網上，影響透篩效率和篩分效果。因此，石英砂滾筒篩通常作為粗篩或預篩設備，用于去除大顆粒、結塊及雜質，為后續精篩工序減輕負荷。

石英砂滾筒篩產量可以達到多少？

石英砂滾筒篩以大處理量、連續作業能力強著稱，在合理選型和工況條件下，其最大產量可達到每小時100～300噸左右，大型定制滾筒篩在粗篩或預篩工段中，產量還可進一步提升。實際產量主要受滾筒直徑與長度、篩孔尺寸、轉速、進料方式以及石英砂粒徑、含水率等因素影響。一般來說，滾筒直徑越大、長度越長，單位時間內參與篩分的物料越多，處理能力越高；篩孔越大，透篩速度越快，產量也相應提高。

石英砂滾筒篩生產廠家

新鄉市大漢機械是集研發、生產、銷售、服務于一體的篩分設備廠家，我廠生產的滾筒篩，搭配耐磨不銹鋼篩網，能夠有效解決濕料堵網痛點，篩分效率達99%以上。支持非標定制，全封閉結構可抑制粉塵，運行穩定噪音低，廣泛服務于石英砂、砂石等建材領域。能夠結合現場工況以及上下游設備進行定制生產，保證整條石英砂生產線的正常工作。

石英砂滾筒篩憑借處理量大、運行穩定、不易堵網、適應性強等優勢，成為石英砂生產線中常用的粗篩與預篩設備。通過合理選型與工藝搭配，可有效提高篩分效率，為石英砂規模化、連續化生產提供可靠保障。
